مفصل‌های فیبر نوری خاکی/کانالی و هوایی

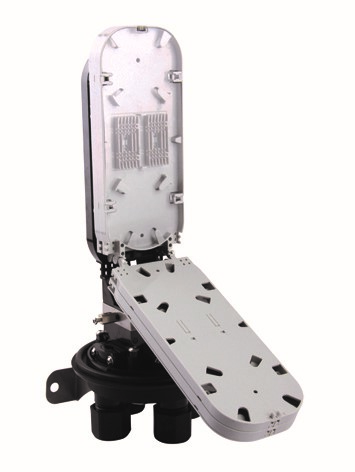

مفصل فیبرنوری (Litek4004)

این مفصل یکی از جدیدترین محصولات شرکت پارس جلفا می باشد که بصورت گنبدی (dome type)  برای اتصال تارهای فیبرنوری  در شبکه مخابراتی مورد استفاده قرار می گیرد.

طراحی این مفصل بگونه ای است که از آن می توان برای اتصال کابلهای هوایی ، خاکی و کانالی در محیط های باز استفاده نمود.     این مفصل ظرفیت اتصال تارهای فیبرنوری از 12 تا 96 کر را دارا بوده و در کاست های آن فضای مناسب جهت ذخیره سازی تارهای فیبر نوری تعبیه شده است. از جمله مزیت های این مفصل می توان به قابلیت باز وبسته نمودن و نصب مجدد بدون نیاز به کیت ابزار جدید می باشد.

آب بندی این مفصل توسط تکنولوژی جدید و بصورت مکانیکی انجام شده که موجب سهولت در نصب و باز و بسته کردن مجدد مفصل می شود.

از مهمترین مزایای این مفصل می توان به نکات زیر اشاره نمود:

  • طراحی بصورت گنبدی (dome type)
  • چهار پورت ورودی / خروجی
  • قابلیت نصب و استفاده در کابلهای هوایی ، خاکی و کانالی
  • آب بندی مفصل و ورودی / خروجی ها بصورت مکانیکی
  • باز و بسته شدن آسان و نصب مجدد بدون نیاز به کیت ابزار جدید
  • کیفیت و استقامت بسیار بالا

Dimensions and Capacities


Dimensions (in mm)

Deep (D) …………………………………………………..…. 206

Height (H) ………………………………………………….….. 415


Splicing capacity (in # fibers)

Number of splicing trays …………………………………. 8

Number of splices ………………………………………….. 96

Tray space (radius) ……………………………………….. 30 mm


Cable ports

Number of cable small round ports ………………………………….. 4

Cable diameter range …………………………………… 10-22 mm


مفصل فیبرنوری (Litek4006)

این مفصل یکی از جدیدترین محصولات شرکت پارس جلفا می باشد که بصورت راسته (In line)  برای اتصال تارهای فیبرنوری  در شبکه مخابراتی مورد استفاده قرار می گیرد.

طراحی این مفصل بگونه ای است که از آن می توان برای اتصال کابلهای هوایی ، خاکی و کانالی در محیط های باز استفاده نمود. این مفصل ظرفیت اتصال تارهای فیبرنوری از 12 کر تا 96 کر را دارا بوده و در کاست های آن فضای مناسب جهت ذخیره سازی تارهای فیبر نوری تعبیه شده است. از جمله مزیت های این مفصل می توان به قابلیت باز وبسته نمودن و نصب مجدد بدون نیاز به کیت ابزار جدید می باشد.آب بندی این مفصل توسط تکنولوژی جدید و بصورت مکانیکی انجام شده که موجب سهولت در نصب و باز و بسته کردن مجدد مفصل می شود.

از مهمترین مزایای این مفصل می توان به نکات زیر اشاره نمود:

  • طراحی بصورت راسته (In line)
  • سه پورت ورودی و خروجی در هر سمت
  • قابلیت نصب و استفاده در کابلهای هوایی ، خاکی و کانالی
  • آب بندی مفصل و ورودی / خروجی ها بصورت مکانیکی
  • باز و بسته شدن آسان و نصب مجدد بدون نیاز به کیت ابزار جدید
  • کیفیت و استقامت بسیار بالا
  • امکان انجام کمرگیری کابل

Dimensions and Capacities


Dimensions (in mm)

Length (L) ……………………………………………………… 410

Width (W) …………………………………………………..…. 200

Height (H) ………………………………………………….….. 110


Splicing capacity (in # fibers)

Number of splicing trays …………………………………. 4/8

Tray capacity ………………………………………………….. 24/12

Number of splices ………………………………………….. 96

Tray space (radius) ……………………………………….. 30 mm


Cable ports

Number of cable ports (Max.Φ16mm) ………………………………….. 1+1

Number of cable ports (Max.Φ20mm)…………………………….…….. 2+2

Cable diameter range …………………………………… 10-25 mm
